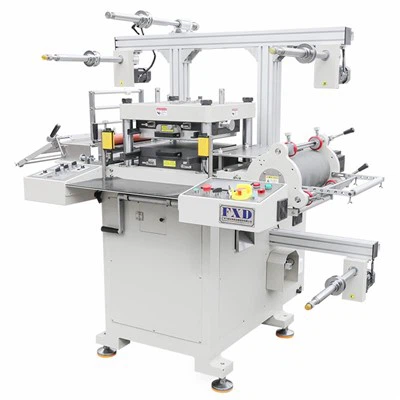

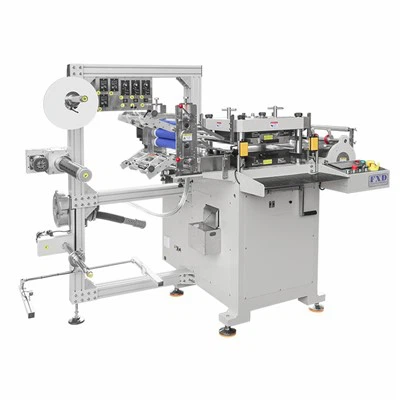

Máquina de corte e vinco com visão CCD
Descrição
Parâmetros técnicos
Introdução do produto
A máquina de corte e vinco visual CCD é um dispositivo automatizado que usa posicionamento visual para obter corte e vinco de alta-precisão.
Vantagens do produto
Corte de{0}alta precisão: A precisão de corte ± 0,05 mm garante um tamanho consistente do produto.
Operação de alta-velocidade: A velocidade nominal de 9.000 PCS/h atende às necessidades de produção em grande-escala.
Puxando Preciso: A precisão do extrator ± 0,1 mm garante um transporte estável do material.
Suporte para grandes formatos: Área máxima de corte 450×450mm, adequada para produtos grandes.
Compatibilidade de molde: Suporta moldes de borracha, corrosão e gravação para amplas aplicações.
Lubrificação Automática: O fornecimento automático de óleo do tipo-gap reduz o desgaste mecânico.
Aplicações de produtos
Curativos Médicos: Corte preciso de bandagens e adesivos respiráveis.
Patches Eletrônicos: Processamento preciso de patches inteligentes ou condutivos.
Patches Funcionais: adesivos de grande-formato, como emplastros, terapia e adesivos para cuidados com a pele.
Beleza e cuidados com a pele: Produção em massa de máscaras e patches de essência.
Personalização do produto
Largura de alimentação: 455/500/600/650mm
Área Máxima de Corte: 450×450/500×500/600×600mm
Precisão de corte: ±0,05/±0,03/±0,02 mm
Precisão do Extrator: ±0,1/±0,05/±0,03 mm
Tamanho da placa superior: 460×470/500×500/600×600mm
Espessura do molde de corte: 25/30/35mm
Especificação de fornecimento de ar: 0,5-0,7 MPa/0,6-0,8 MPa
Perguntas frequentes
P: Qual é a precisão do-corte da máquina de corte-CCD?
R: A precisão da fotografia CCD e do{0}corte deste equipamento pode atingir ±0,03 mm.
P: Como você abre a matriz da máquina de corte-CCD?
R: Recomenda-se criar um furo passante concêntrico com a posição MARK nas extremidades superior e inferior do produto, em seu centro. O diâmetro do furo passante deve exceder o diâmetro MARK em 3 mm.
P: Como garantir uma pressão de corte-estável estável na posição da ranhura da máquina de corte-CCD?
R: Para garantir uma pressão de corte-estável estável, uma placa de suporte de metal adicional de 8 mm deve ser adicionada à matriz sem bloquear o furo passante do molde.
Tag: máquina de corte e vinco com visão ccd, fabricantes, fornecedores, fábrica de máquinas de corte e vinco com visão ccd na China, prensa de cortador de dado de alta velocidade, Die Cutting Leather, unidade de cortador de matriz, Máquina de corte manual, Caixa de corte, Medição de precisão do cortador de matriz
|
Nome |
unidade |
máquina de corte e vinco com visão ccd |
|
Largura de alimentação |
milímetros |
455 |
|
Área máxima de corte |
milímetros |
450(L)*450(W) |
|
Velocidade máxima de operação |
PCS/h |
10000 |
|
Velocidade nominal de corrida |
PCS/h |
9000 |
|
Curso de base do molde |
milímetros |
26 |
|
Ajuste de curso |
milímetros |
25 |
|
Precisão do extrator |
milímetros |
±0.1 |
|
Precisão de corte |
milímetros |
±0.05 |
|
Diminuir tamanho do modelo |
milímetros |
460(L)*460(W) |
|
Tamanho superior do modelo (grosso) |
milímetros |
460(L)*470(W) |
|
espessura da matriz de corte |
milímetros |
25 |
|
Dimensões |
milímetros |
2250(L)*1700(W)*1880(H) |
|
Peso líquido da máquina |
kg |
2900 |
|
Potência total |
kw |
AC380V 8.0KW |
|
Especificações da fonte de ar |
|
0,5-0,7Mpa 1L/min |
|
Método de lubrificação |
|
Fornecimento automático de óleo tipo gap |
|
Cortador aplicável |
|
molde de borracha, molde de corrosão, molde de escultura |
